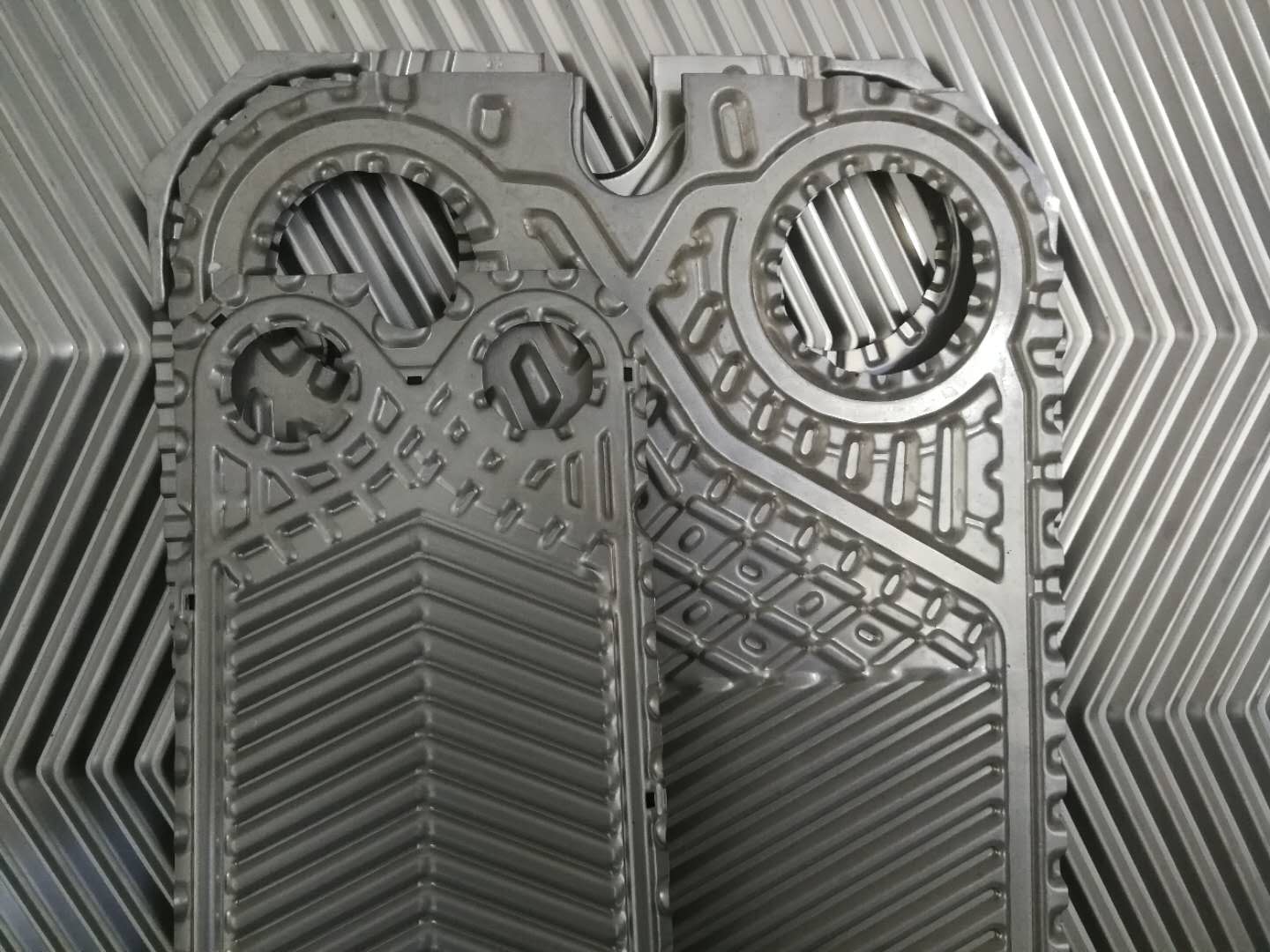

板式换热器换热板片常用的10种材料及其适用条件

　　

　　1、 304型不锈钢

　　这是最廉价、最广泛使用的奥氏体不锈钢(如食品、化工、原子能等工业设备)。适用于一般的有机和无机介质。例如，浓度<30%、温度≤100℃或浓度≥30%、温度<50℃的硝酸;温度≤100℃的各种浓度的碳酸、氨水和醇类。在硫酸和盐酸中的耐蚀性差;尤其对含氯介质(如冷却水)引起的缝隙腐蚀最敏感。

　  2、304L型不锈钢

　　耐蚀性和用途与304型基本相同。由于含碳量更低(≤0.03%)，故耐蚀性(尤其耐晶间腐蚀, 包括焊缝区)和可焊性更好，可用于半焊式或全焊式PHE。

    3、 316型不锈钢

　　适用于一般的有机和无机介质。例如,天然冷却水、冷却塔水、软化水;碳酸;浓度<50%的醋酸和苛性碱液;醇类和丙酮等溶剂;温度≤100℃的稀硝酸(浓度<20%=、稀磷酸(浓度<30%=等。但是,不宜用于硫酸。由于约含2%的Mo，故在海水和其他含氯介质中的耐蚀性比304型好,完全可以替代304型,见表1-34。PRE为25。

　　4、 316L型不锈钢

　　耐蚀性和用途与316型基本相同。由于含碳量更低(≤0.03%)，故可焊性和焊后的耐蚀性也更好，可用于半焊式或全焊式PHE。PRE为25。

　　5、 317型不锈钢

　　适合要求比316型使用寿命更长的工况。由于Cr、Mo、Ni元素的含量比316型稍高，故耐缝隙腐蚀、点蚀和应力腐蚀的性能更好。PRE为30。

　　6、 AISI 904L或 SUS890L型不锈钢

　　这是一种兼顾了价格与耐蚀性的高性价比的奥氏体不锈钢，其耐蚀性比以上几种材料好,特别适合一般的硫酸、磷酸等酸类和卤化物(含Cl—、F— )。由于Cr、Ni、Mo含量较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。PRE为36。

　　7、 Avesta 254 SMO高级不锈钢

　　这是一种通过提高Mo含量对316型进行了改进的超低碳高级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316型的含盐水、无机酸等介质。PRE为47。

　　8、 Avesta 654 SMO高级不锈钢

　　这是一种Cr、Ni、Mo、N含量均高于254 SMO 的超低碳高级不锈钢,耐

　　氯化物腐蚀的性能比254 SMO更好,可用于冷的海水。PRE为64。

　　9、 RS-2(OCr20Ni26Mo3Cu3Si2Nb)不锈钢

　　这是一种国产的Cr–Ni–Mo-Cu不锈钢。耐点蚀和缝隙腐蚀的性能相当于316型，而耐应力腐蚀的性能更好。 可用于80 ℃以下的浓硫酸(浓度90~98%)，年腐蚀率≤0.04mm/a。PRE为29。

　　10、 Incoloy 825

　　这是一种Ni(40%)–Cr(22%)–Mo(3%)高级不锈钢。Incoloy是theInternational Nickel Co.公司的注册商标。适用于低温下各种浓度的硫酸;在浓度为50%~70%的苛性碱(如NaOH)溶液中,具有良好的耐蚀性,不产生应力腐蚀开裂。但是,对氯化物引起的缝隙腐蚀却很敏感。此外,冲压性能也不太好,故不是板片常用的材料。PRE为32。
